數控車床主軸常見故障及維修

一、不帶變頻的主軸故障

不帶變頻的主軸不轉可能由以下原因?qū)е拢?/span>

機械傳動故障：檢查皮帶傳動是否斷裂或機床是否掛空擋。

電源問題：供給主軸的三相電源缺相或反相，需檢查電源，調換任兩條電源線。

電路連接錯誤：認真參閱電路連接手冊，確保連線正確。

系統控制信號問題：系統無相應的主軸控制信號輸出，用萬用表測量系統信號輸出端，若無信號輸出，則需更換相關 IC 元器件或送廠維修。

線路及元器件損壞：系統有相應的主軸信號輸出，但電源供給線路及控制信號輸出線路存在斷路或是元器件損壞。此時用萬用表檢查系統與主軸電機之間的電源供給回路和信號控制回路是否存在斷路，檢查各連線的觸點是否接觸不良，交流接觸器、直流繼電器是否有損壞，檢查熱繼電器是否過流，檢查保險管是否燒毀等。

二、帶變頻器的主軸故障

帶變頻器的主軸不轉常見原因及處理方法如下：

機械傳動故障：檢查皮帶傳動有無斷裂或機床是否空擋。

電源缺相：供給主軸的三相電源缺相，檢查電源，調換兩條電源線。

參數設置問題：數控系統的變頻器控制參數未打開，查閱參數說明書，了解變頻參數并更改。

線路連接錯誤：系統與變頻器的線路連接錯誤，查閱系統與變頻器的連線說明書確保連線正確。

模擬電壓輸出不正常：用表檢查系統的模擬電壓是否正常，檢查模擬電壓信號線連接是否正確或接觸不良，確保變頻接收的模擬電壓匹配。

強電控制部分故障：強電控制部分斷路或元器件損壞，檢查主軸供電這一線路各觸點連接是否可靠，線路有無斷路，直流繼電器是否損壞，保險管是否燒壞。

變頻器參數未調好：變頻器內含有控制方式選擇，若不選擇 NC 系統控制方式，則無法用系統控制主軸，修改這一參數；檢查相關參數設置是否合理。

三、帶電磁耦合和抱閘線圈的主軸故障

帶電磁耦合的主軸故障

原因：電磁離合器線圈沒有電壓供給，使傳動齒輪無法閉合，導致主軸不能轉動；線圈短路、斷路同樣可能導致主軸不能正常工作。

處理方法：檢查離合器線圈供電是否正常；保險管是否損壞；檢查離合器線圈是否損壞，更換符合規格的元器件。

帶抱閘線圈的主軸故障

原因：主軸的頻繁起停，使制動也頻繁起停，導致控制制動的交流接觸器損壞，使制動線圈一直通電抱死主軸電機使主軸無法轉動。

處理方法：更換控制抱閘的交流接觸器。

四、變頻器控制的主軸故障

轉速不受控

原因：所用主板無變頻功能；系統模擬電壓無輸出或是與變頻器連接存在斷路；系統與變頻器連線錯誤；系統參數或變頻器參數未設置好；由于系統軟件引起的軸轉速顯示不正確。

處理方法：更換帶變頻功能的主板；先檢查系統有無模擬電壓輸出，若無，則為系統故障，若有，則檢查線路是否存在斷路；查閱連接說明書，檢查連線；打開系統變頻參數，調整變頻器參數；當變頻器從 S500 變到 S800，但顯示還是 S500，需要在編程時使用 G04 延時，有待系統軟件改善。

顯示不正確

原因：系統軟件問題導致軸轉速顯示與實際不符。

處理方法：等待系統軟件更新或優化。

五、不帶變頻的換檔主軸故障

轉速不受控

原因：系統無 S01-S04 的控制信號輸出；連接線路故障；主軸電機損壞或短路；機械未掛檔。

處理方法：檢查系統有無換檔控制信號輸出，無為系統故障，更換 IC 或送廠維修；系統有換檔控制信號輸出，檢查各連線是否存在斷路或接觸不良，檢查直流電器或交流接觸器是否損壞；檢查主軸電機；掛好檔位。

未掛檔

原因：操作人員未正確掛檔。

處理方法：掛好檔位。

六、主軸制動相關故障

制動電路異常

原因：橋堆、熔斷器、交流接觸器損壞，強電回路斷路。

處理方法：檢查橋堆、熔斷器、交流接觸器是否損壞，檢查強電回路是否斷路。

制動時間問題

原因：制動時間不夠長。

處理方法：調整系統或變頻器的制動時間參數。

系統信號問題

原因：系統無制動信號輸出。

處理方法：更換內部元器件或送廠維修。

變頻器參數問題

原因：變頻器控制參數未調好。

處理方法：查變頻器使用說明書，正確設置變頻器參數。

七、主軸啟動與停止相關故障

啟動后立即停止

原因：系統輸出脈沖時間不夠；變頻器處于點動狀態；主軸線路的控制元器件損壞；主軸電機短路造成熱繼電器保護；主軸控制回路沒帶自鎖電路，而把參數設置為脈沖信號輸出，使主軸不能正常運轉。

處理方法：調系統的 M 代碼輸出時間；參閱變頻器的說明書，調好參數；檢查電路上各接觸點接觸是否良好，檢查直流繼電器、交流繼電器是否損壞，造成觸頭不自鎖；查找短路原因，使熱繼電器復位；把系統控制主軸的啟停參數改為電平控制方式。

轉動不能停止

原因：交流接觸器或直流繼電器損壞，長時間吸合，無法控制。

處理方法：更換交流接觸器或直流繼電器。

大隈數控機床BT50電主軸維修前準備

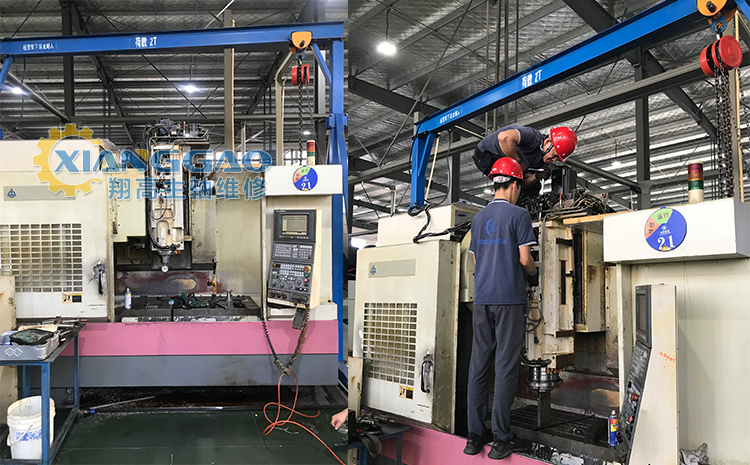

大隈機床BT50電主軸維修前 工程師現場拆卸中

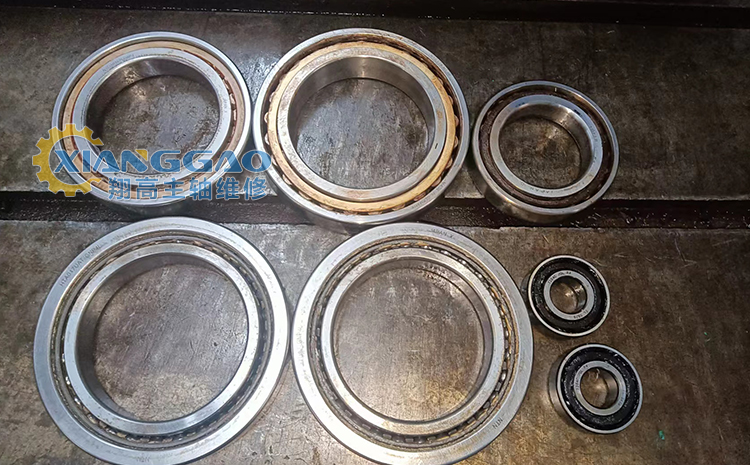

大隈數控機床BT50電主軸維修中

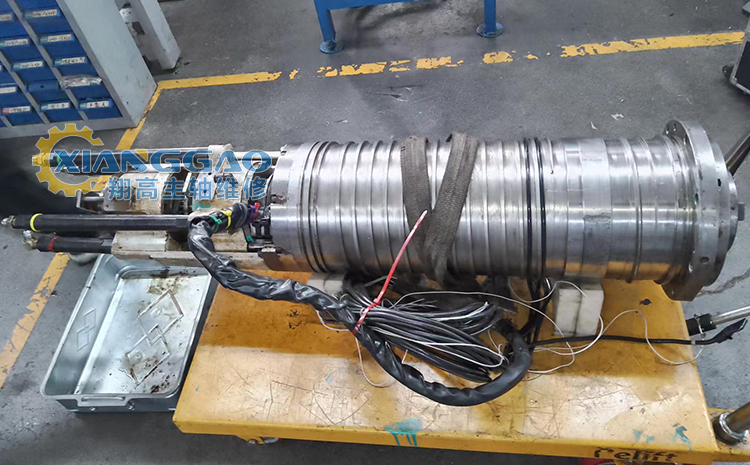

大隈數控機床BT50電主軸維修后 故障排除 維修成功
